Електропроводка, що продається для електричних проектів, часто має маркування, щоб допомогти вибрати правильний продукт для ваших потреб. Букви, цифри та формулювання на етикетках проводки містять важливу інформацію, таку як провідний матеріал, розмір дроту та тип ізоляції, що використовується на провідних проводах. Мітки знаходяться як на окремих ізольованих проводах, так і на ізольованому кабелі, що містить пучки проводів. Кабелі мають мітки із зазначенням типу кабелю або конструкції, а також кількості проводів всередині кабелю.
Етикетки на неметалічному кабелі (Romex)
Найпоширеніший тип електропроводки, що використовується в будинках, - це неметалічний (НМ) кабель, який зазвичай називають «Ромекс», після популярної торгової марки. Новий НМ-кабель містить два або більше ізольованих провідних проводів і, як правило, голий провід заземлення. Провід може бути загорнутий у папір, а всі дроти укладені в гнучку пластикову куртку або обшивку.
Мітки на зовнішній обшивці кабелю NM вказують розмір (калібр) окремих провідних проводів, матеріал дроту, кількість проводів, що містяться всередині кабелю, максимальний показник напруги та наявність присутніх проводу заземлення. Розмір і кількість проводів позначаються цифрами. Заземлений провід позначається "G", "w / G" або "Ground". Матеріал дроту позначається "CU" для міді та "AL" для алюмінію.
Ось декілька прикладів етикеток для звичайних типів кабелів, які використовуються в домашній електропроводці:
- 14-2G: кабель містить два ізольованих дроти плюс заземлений провід; дроти 14-колісні.
- 14-3G: кабель містить три ізольованих дроти плюс заземлений провід; дроти 14-колісні.
- 12-2 w / G: кабель містить два ізольованих дроти плюс заземлений провід; дроти 12-колісні.
- 12-3 вт / г: кабель містить три ізольованих дроти плюс заземлений провід; дроти 12-колісні.
- 600 В: кабель розрахований на максимум 600 вольт; це стандартно для житлового NM кабелю.
- ТИП NM-B: неметалічний кабель типу B; це діючий стандарт для житлових установок. Кабель "NM-B" є більш жаростійким, ніж старіший кабель "NM".
Підземний живильний кабель
Більшість NM-кабелів використовується в "сухих" або внутрішніх приміщеннях, де кабель захищений всередині порожнин стіни, стелі та підлоги. Підземний живильний кабель (UF) - це особливий тип неметалічного кабелю, який підходить для «вологих» місць і для прямого поховання в землі. UF-кабель зазвичай сірий (не білий, жовтий, помаранчевий або чорний, як стандартний NM-кабель); вона позначена "UF-B" і може містити "стійкий до сонячного світла" або подібне формулювання. UF-кабель використовує ті самі символи, що і стандартний НМ-кабель, щоб вказати кількість та датчик проводів.
Мітки на окремих проводах

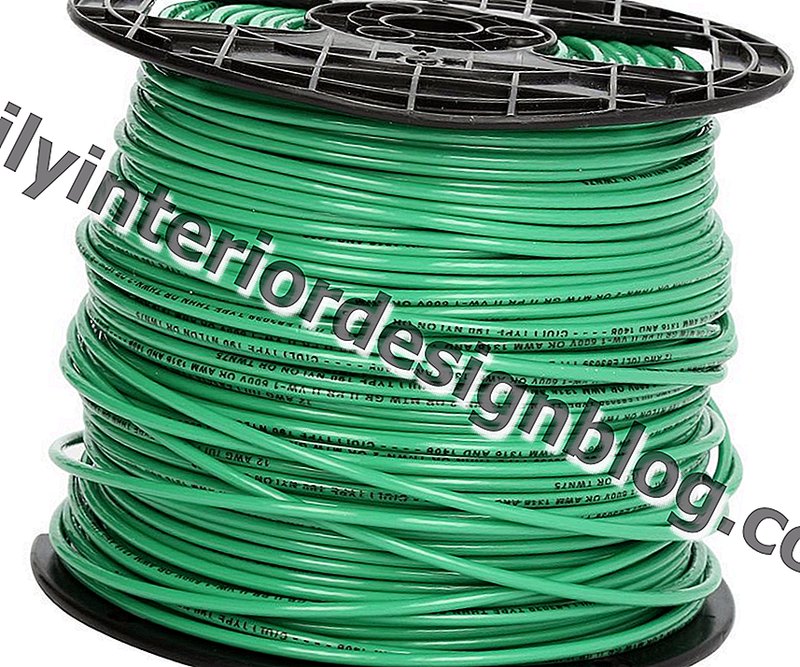

Індивідуальні ізоляційні дроти застосовуються в домашній електропроводці, коли установка вимагає проведення трубопроводу - жорсткої або гнучкої захисної труби або трубки, через яку проводяться дроти. Електрики купують окремий провідний провід за котушкою, щоб вони могли тягнути різний провід із різних котушок, якщо потрібно.
Важлива маркування окремих проводів стосується ізоляції дроту - пластикового покриття, яке покриває металевий провід. До найпоширеніших типів дроту, що використовується в домашній електропроводці, належать:
- THHN
- THWN
- THW
- XHHN
Ось що означають літери на етикетках:
- T: Термопластична ізоляція, вогнестійкий матеріал
- Н: жаростійкий; здатний витримати температури до 167 F.
- HH: Високо жароміцний; здатний витримати температуру до 194 F.
- W: "Вологі", або затверджені для вологих і вологих місць; цей дріт також підходить для сухих місць
- X: Ізоляція, виготовлена з синтетичного полімеру, що не сприймає вогню
- N: Нейлонове покриття для стійкості до нафти та бензину
Мітки на низьковольтних і термостатових проводах
Електропроводка низької напруги, яка використовується вдома, включає невеликий неметалічний кабель, який використовується для термостатів та інших пристроїв управління, і парний ізольований провід, який використовується для ландшафтних систем освітлення. Дріт для ландшафтних вогнів зазвичай чорний і має маркування, вписану в ізоляцію дроту. Мітки зазвичай включають:
- Розмір дроту: вказується цифрою (наприклад, 12, для 12-ти калібру) або числом, а за ними "AWG" для американського провідника.
- Кількість проводів: Зазвичай позначається цифрою 2; Ландшафтне електропроводка, як правило, має два ізольованих дроти (схожий на шнур лампи) і не містить заземлення.
- Властивості: формулювання, що вказує на стійкість до сонячного світла або придатність для підземного монтажу.
Терморегулятор схожий на кабель NM, але містить чотири і більше маленьких ізольованих проводів і відсутність заземлення. Кабель може бути, а може і не бути маркованим. Кожен провід має свій колір, який допоможе вам підключитися до відповідного терміналу на термостаті та обладнання, яким він керує. Хоча кольорове кодування не є універсальним, буквене позначення на терміналах термостата є відносно стандартним:
- С: загальний дріт; дозволяє здійснювати безперервний потік електроенергії з проводу R не всі термостати використовують цей термінал
- R: 24-вольтове джерело живлення від пічного трансформатора
- Rc: дзвінки на тепло або охолодження; може бути більше одного терміналу Rc
- G: Вентилятор
- W: Тепло
- Y: Кондиціонер
