Підключення електричної схеми вимикача: огляд

Вступ

У цій статті ви знайдете огляд того, як професійний електрик підключає панель електричного вимикача житлових електричних мереж до основних провідних сервісних проводів, що надходять у будинок, та до окремих ланцюгів гілки вашого будинку.

ПОПЕРЕДЖЕННЯ: Це не сам проект для більшості власників будинків. Це дуже небезпечна робота, якщо ви не фахівець, і в більшості спільнот будівельні норми можуть навіть не дозволяти вам робити такі великі електромонтажні роботи самостійно. Це вимагає узгодження з електротехнічною компанією.

У цьому огляді передбачається, що електрична панель встановлена ​​на стіні приміщення, що знаходиться поблизу місця, де головні дроти живильника потрапляють в будинок, і що всі кабельні кабелі та канали проводів вже встановлені. У новому будинку або в проекті з електромонтажу останнім кроком буде підключення всіх проводів до коробки автоматичного вимикача, про що йдеться в цій статті.

Інструменти та матеріали, які Вам знадобиться:

• Панель автоматичного вимикача
• Вимикачі на 120 вольт і 240 вольт
• Викрутки
• Молоток
• Знімач дроту
• Рибна стрічка
• Електрична стрічка

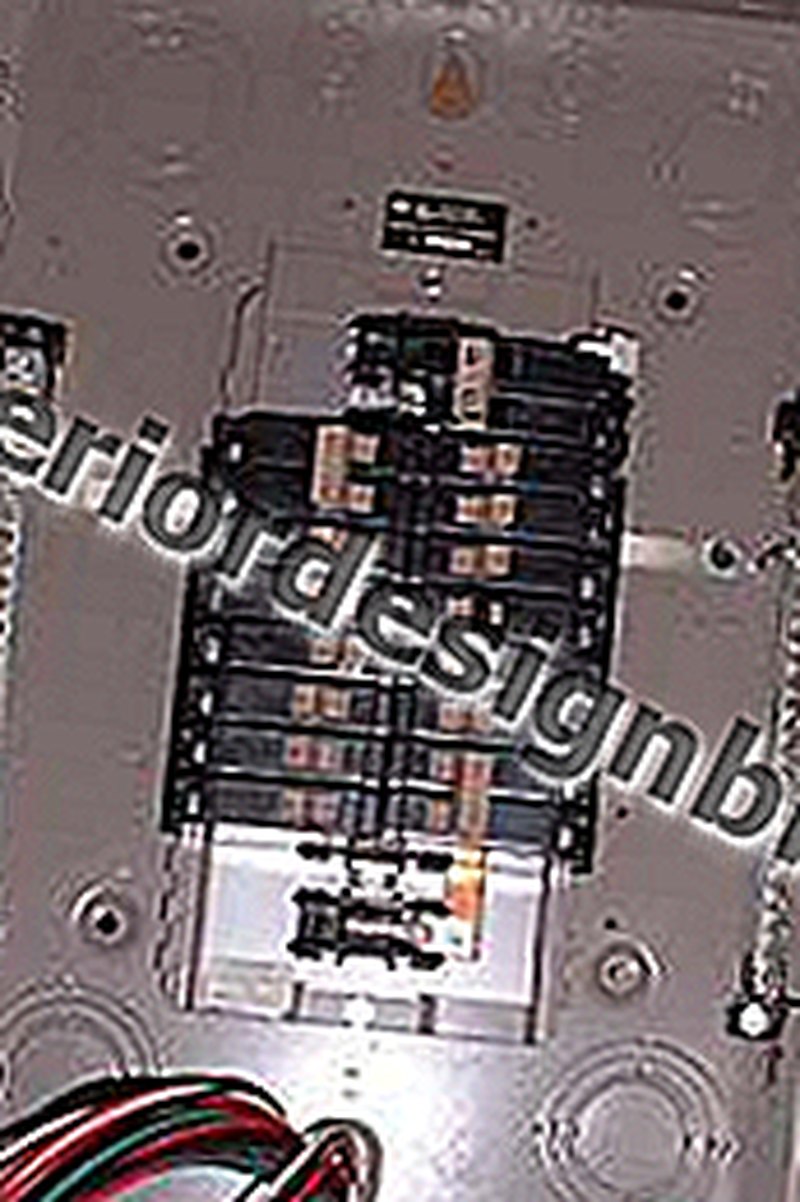

Відкриття нокаутів на електричній панелі

Першим кроком вашого електрика буде встановити вимикач до стіни приміщення комунальних служб, де розташовані основні сервісні дроти. Припущення тут полягає в тому, що утиліта тимчасово відключила живлення проводів живильника, поки панель встановлена ​​та зроблені з'єднання.

1. Електрик спочатку переконуєсь у відключенні електроенергії до проводів живильника електроенергетичним підприємством. Він перевірить дроти подачі за допомогою тестера напруги, щоб переконатися, що це так. Зазвичай сервісні дроти будуть надходити в будинок через великий металевий канал, а сервісна панель буде прикріплена до цього металевого трубопроводу через отвір у верхній частині панелі вимикача.
2. Тепер електромонтажник відкриває металеві нокаути для основного сервісного трубопроводу, а також для кожної гілки ланцюга, яка буде входити у вимикач. Вибивання - це круглі металеві диски, видимі у верхній, нижній, боковій і задній частині коробки різного розміру, щоб відповідати різним розмірам каналів, які можуть знадобитися для підключення до коробки. Він використовує зубило або стару викрутку, щоб відкрити нокаути. Він може зробити все це одразу або почати лише нокаутом для основного сервісного трубопроводу, а потім відкрити нокаути для гілок ланцюга пізніше.
3. Після того, як вимикачі витягнуті, електромонтажник встановлює на панель провідники або кабельні з'єднувачі, закріплюючи їх за допомогою наконечників гайок, нанизаних на хвостовики з'єднувачів з внутрішньої сторони панелі.
4. Тепер він вирівнює електричну панель і вставляє гвинти через отвори, передбачені в задній частині панелі. Якщо отвори не вирівнюються шпильками за панеллю, він може просвердлити додаткові свердлінні отвори в задній частині панелі для розміщення установки або змонтувати шматок фанери для розміщення панелі. Якщо основні сервісні дроти проходять додому через трубопровід, панель буде ретельно розміщена в цей час, так що трубопровід ковзає у трубопровід, вже встановлений на сервісній панелі.
5. Основний провід заземлення - як правило, досить великий голий мідний дріт - з'єднаний з основним заземлюючим з'єднанням на панелі. Зазвичай це металевий застібок на звороті металевої панелі.

Встановлення та підключення основних сервісних проводів

1. Якщо сервісних проводів вже немає, електрик тепер подасть рибну стрічку через головний отвір сервісного трубопроводу зсередини панелі до точки входу, де є основні сервісні дроти.
2. Основні сервісні дроти тепер закріплені до кінця рибної стрічки електричною стрічкою та відтягнуті назад до панелі вимикача. Може знадобитися помічник, який допомагає проштовхувати дроти ззовні, тоді як рибна стрічка тягнеться зсередини. На панель затягується багато зайвого дроту, що дозволяє робити з'єднання в будь-якому місці коробки.
3. Тепер електрик згинає два чорних сервісних дроти для легкого монтажу до основного вимикача. На більшості панелей основний вимикач - це великий 240-вольтовий вимикач, який розташований у верхній частині панелі. Він контролюватиме всю потужність, що надходить до дому, і підключатиметься до обох брусків гарячої шини, що вертикально спускаються через панель.
4. Кінці сервісних проводів позбавлені лише достатньої ізоляції, щоб зробити з'єднання з виводами основного вимикача. Він дбає про те, щоб не залишати зайвий голий провід, оскільки це створює небезпеку для безпеки, якщо дроти можуть контактувати з іншими проводами.
5. Голі кінці провідних сервісних проводів вставляються в наконечники головного вимикача, а гвинти надійно затягуються.
6. Основний службовий нейтральний провід тепер підключений до нейтральної шини. Розташування нейтральної смуги шин змінюється залежно від виробника панелі, але вона завжди розташована далеко від двох гарячих шин. Це сріблястий бар із багато меншими гвинтами та місцями з'єднання, з одним більшим отвором для основного сервісного нейтрального проводу.

Підключення дротів відгалуження

1. Тепер електромонтажник потягне дроти для різних ланцюгів гілок на панель. Там, де вони потрапляють на панель через металевий трубопровід, рибну стрічку використовують для втягування їх у панель. Якщо в розгалужувальних контурах використовується кабель NM, роз'єми NM встановлюються на панель, а дроти тримаються щільно за допомогою гвинтів, які затягуються на жовток. На панель втягується багато дроту, щоб забезпечити запас помилок; надлишки дроту будуть петлі уздовж боків
2. На кабелі NM відшаровується пластикова оболонка кабелю, так що лише невелика частина залишається там, де кабель потрапляє на панель.
3. Для кожного кабелю електрик позбавить короткої довжини ізоляції від кожного окремого металевого провідника в провідних гілках. Використання спеціального знімального інструменту не забезпечує пошкодження проводів всередині.
4. Підключення для всіх зелених та голих мідних проводів тепер зроблено до планки наземних шин.
5. Білі нейтральні дроти з'єднані з нейтральною шиною. Багато електриків використовують набір для нумерації проводів, щоб визначити, який нейтральний провід йде з яким номером ланцюга. Це спрощує видалення ланцюга пізніше.
6. Надлишки дроту акуратно петлюють по боках панельної коробки. Залишивши багато зайвого, це полегшить ремонт чи заміну в майбутньому.

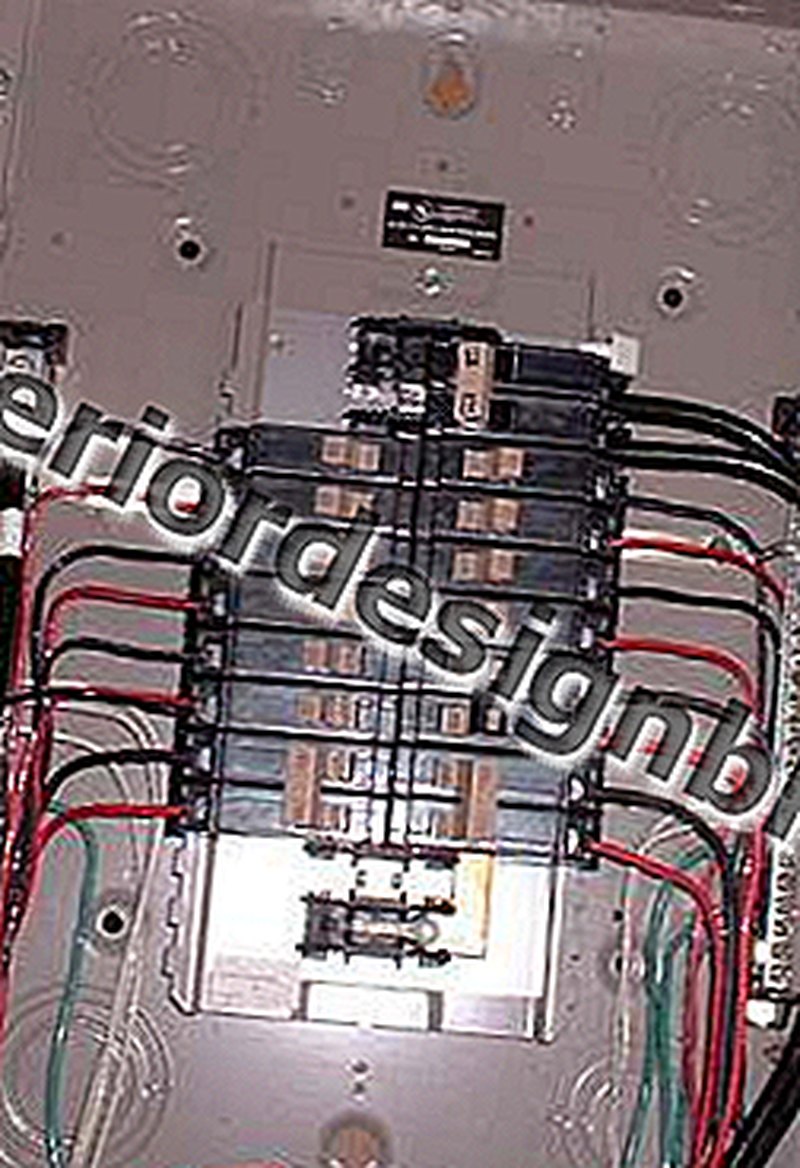

7. Тепер гарячі дроти гілки ланцюга підключаються до вимикачів розгалуження, використовуючи затиски на вимикачах. Вимикачі були ретельно вибрані, щоб відповідати необхідній силі струму і напрузі ланцюгів і відповідати вимогам коду. Деякі схеми, наприклад, можуть бути підключені до вимикачів GFCI або інших спеціальних типів.
   120-вольтові ланцюги, як правило, є ланцюгами 15- або 20-амперних з'єднань з провідником 14- або 12-метрового провідника відповідно. Ці відгалужувальні схеми використовуватимуть три дроти - чорний або червоний гарячий провід, білий нейтральний провід та голий мідний або зелений дріт. З іншого боку, 240-вольтові ланцюги підключатимуться до двополюсних вимикачів і використовуватимуть два гарячих дроти - зазвичай чорний та червоний дріт - плюс білий нейтральний провід та голий мідний чи зелений провід заземлення.

8. Надлишки дроту акуратно пров'язують уздовж або внизу металевої панельної коробки. Встановлено кришку панелі автоматичних вимикачів, і електрик тепер увімкнув живлення комунальної компанії, і робить висновок, переконавшись, що всі схеми в будинку працюють справно.
