Як замінити термопару або датчик полум'я

Термопара водонагрівача датчика полум'я

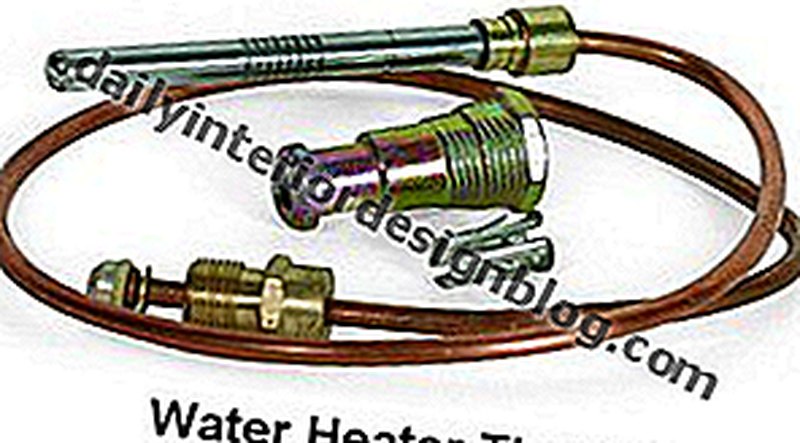

Термопара або датчик полум'я - це пристрій, що використовується для контролю потоку газу в газових водонагрівачах. На нагрівачах більш старого типу зі стоячими пілотними світильниками пристрій зазвичай називають термопарою , тоді як на нових пристроях з електронним запалюванням той самий (або практично той самий) прилад називають датчиком полум'я . Для наших цілей ми будемо називати обидва пристрої термопарою .

Термопара є частиною комплекта пілотного пальника і з'єднується з клапаном регулювання газу на зовнішній стороні водонагрівача. Це простий пристрій, який перетворює тепло від палаючого полум'я в невеликий електричний струм, що дозволяє йому працювати як перемикач для управління потоком газу з клапана подачі газу. Простіше кажучи, коли термопара не відчуває полум'я, це перешкоджає газовому клапану подавати газ до пальника. Отже, це ключовий елемент безпеки вашої системи водонагрівачів. Часто погана термопара є причиною того, що пілот водонагрівача не займається або пальник не горить.

Постійний пілот проти електронного запалювання

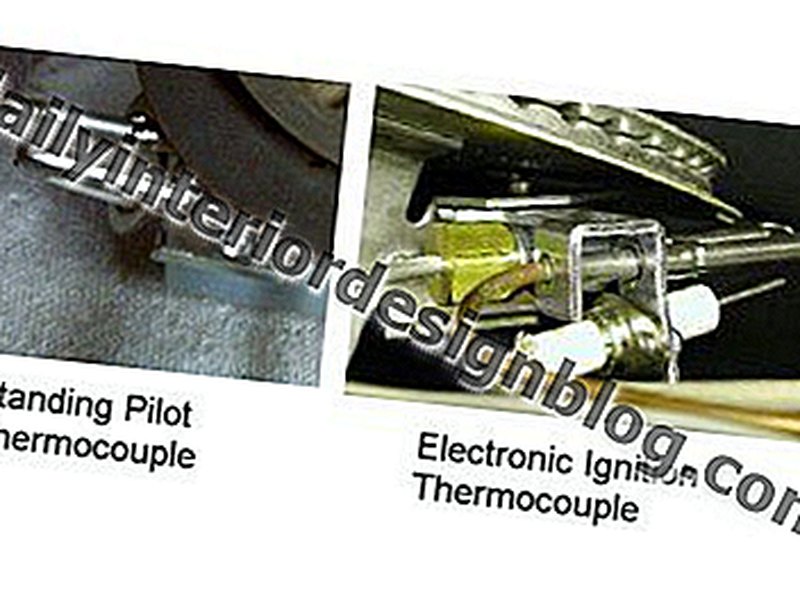

Тип системи запалювання у вашому водонагрівачі визначатиме спосіб заміни термопари. З обома типами запалювання - стоячим пілотним або електронним - термопара є частиною комплекта пальника. З стоячим пілотом є просто пілот і термопара, прикріплені до комплекта пальника. З електронним запаленням до комплекта пальника приєднані пілотний, термопарний та електронний запалювач.

Порада: Якщо ви не знаєте, який у вас водонагрівач, шукайте пілотне полум’я: стоячі пілотні водонагрівачі постійно мають невелике пілотне полум'я. При електронних нагрівачах запалювання пілотне полум'я загорається лише тоді, коли термостат закликає пальник запалитися.

Відключення керуючого клапана

Від'єднання підключень до газового регулюючого клапана - це перший крок при обслуговуванні або електронного запалювання, або стоячого пілотного водонагрівача:

1. Поверніть клапан регулювання газу на водонагрівачі у положення OFF.
2. Закрийте запірний клапан на трубопроводі подачі газу до водонагрівача.
3. Зніміть кришку панелі, піддаючи відкриту конструкцію пальника (стоячий пілот) або кришку пластини колектора пальника (електронне запалювання).
4. Використовуйте регульований гайковий ключ або відкритий гайковий ключ, щоб послабити та зняти з'єднання термопари, головну трубку подачі пальника та пілотну трубу подачі з керуючого клапана. Для електронних нагрівачів запалювання відведіть провід до запалювача Piezo.

Примітка. Якщо у вас є водонагрівач з електронним запаленням, перейдіть до наступного слайда. Якщо у вас є водонагрівач стоячого пілота, пропустіть вперед до слайда 7: Стоячий пілотний водонагрівач - Заміна термопари.

Електронний водяний нагрівач - зняття кришки колектора колектора пальника

Камера згоряння водонагрівачів з електронним запаленням герметична і герметична. Для доступу до камери згоряння потрібно зняти кришку колектора конфорки конфорки, яка містить трубу подачі пальника, пальник, електронне запалювання, пілот та термопару. Виконайте наступні дії, щоб зняти кришку колектора:

1. Зніміть кріплення, що закріплюють кришку пластини колектора колектора. Залежно від марки та моделі водонагрівача панель може бути закріплена гайками, гвинтами або спеціальними кріпленнями, стійкими до фальсифікації, наприклад, гвинтами №20 Torx-Head.
2. Візьміть трубку подачі пальника і злегка натисніть, щоб звільнити колектор, пілот-трубу та термопари.
3. Акуратно вийміть колектор / пальник з відділення для горіння пальника. Слідкуйте за тим, щоб не пошкодити внутрішні компоненти. Якщо пальник не рухається легко, огляньте основу - можуть бути додаткові гвинти, які притримують її.
4. Обережно зніміть стару прокладку з навколо кришки колектора колектора, якщо вона в хорошому стані, і ви хочете використовувати її повторно. В іншому випадку зніміть прокладку і плануйте придбати заміну.
5. Очистіть металеві поверхні між кришкою та водонагрівачем.

Електронний водяний нагрівач - вид колектора колектора пальника

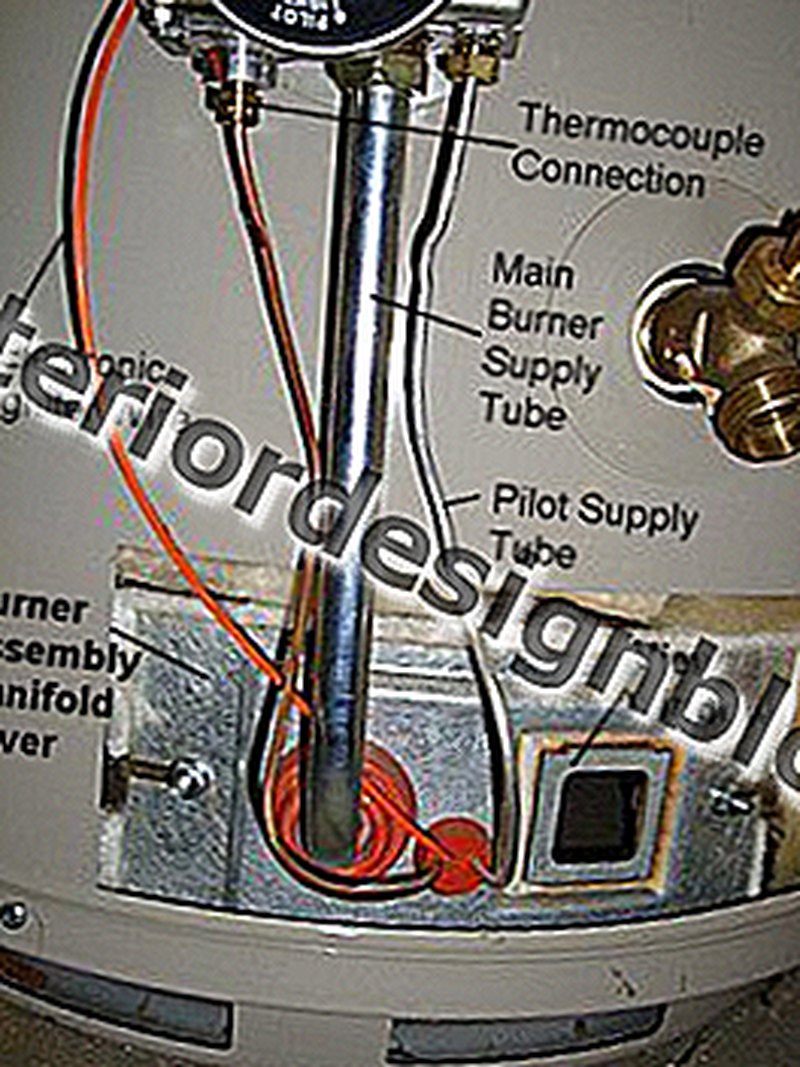

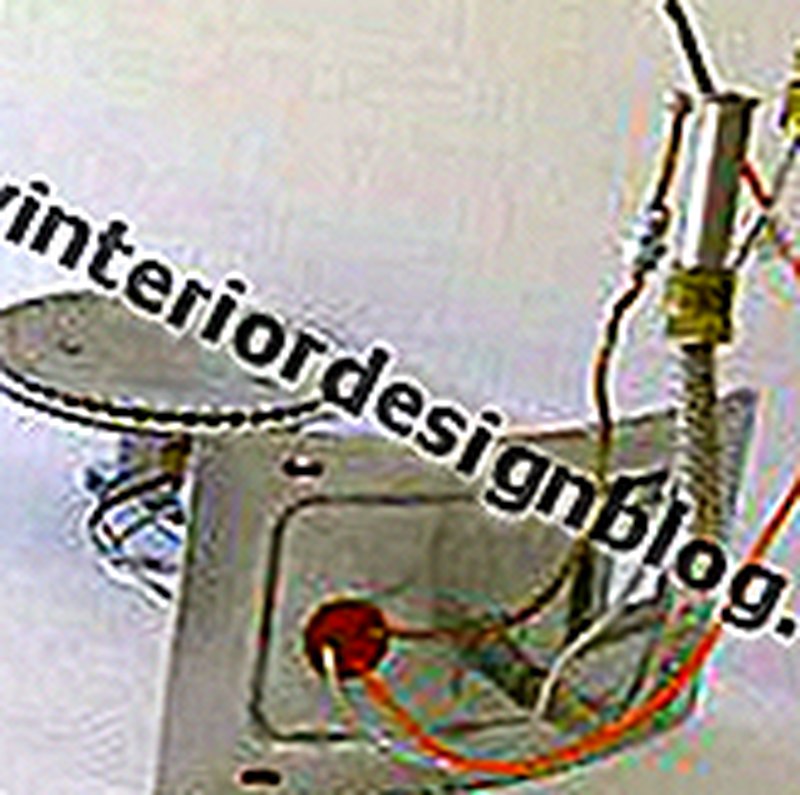

Після зняття конфорки пальника для водонагрівача з електронним запаленням має виглядати як показаний тут блок.

Електронний водяний нагрівач - заміна термопари

Замініть термопару наступним чином:

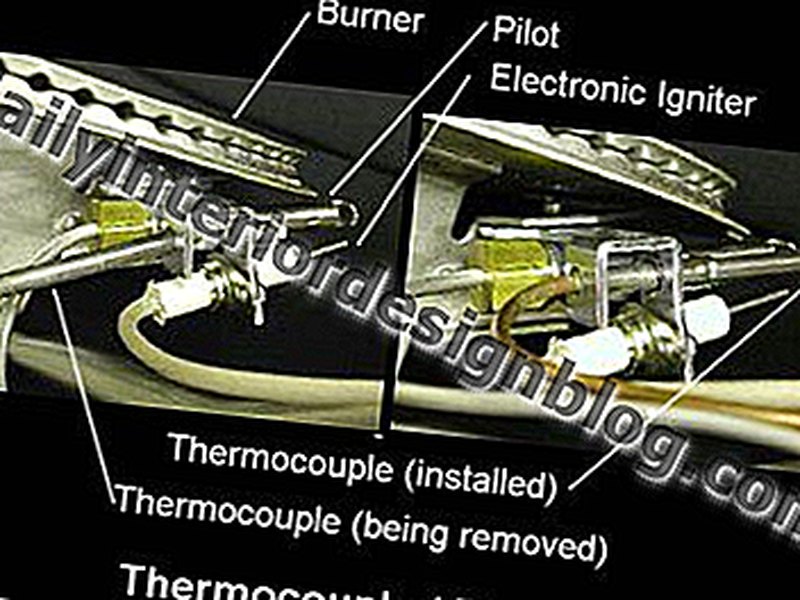

1. Повільно і міцно витягніть і скрутіть стару термопару зі свого кріпильного кронштейна. Це повинно легко вийти, якщо ви використовуєте твердий тиск. Переконайтеся, що ви не згинаєте та не деформуєте з'єднання між пілотним та кронштейном термопари.
2. Вийміть стару термопару повністю, протягнувши через неї (зсередини та назовні) гумовий ущільнювач, або відкривши кришку колектора колектора пальника. Ви можете вирізати стару термопару, якщо потрібно, щоб її зняти.
3. Візьміть стару термопару до обладнання для обладнання, благоустрою будинку чи сантехнічного магазину, щоб придбати точну заміну. Купуйте також нову прокладку для кришки колектора колектора, якщо ви замінюєте стару.
4. Вставте нову термопару ззовні через ущільнення або отвір у кришку колектора колектора пальника.
5. Вставте термопару в її кріпильний кронштейн, доки вона не зафіксується повністю або не натисне на місце.
6. Розмістіть наконечник термопари таким чином, щоб пілот полум'я охопив верхній 3/8 до 1/2 дюйма наконечника термопари.
7. Встановіть нову прокладку кришки колектора пальника або встановіть стару, якщо вона в хорошому стані.
8. Помістіть конфорку в камеру згоряння і правильно розмістіть її.
9. Повторно встановіть корпус кришки. Не перетягуйте гвинти або кріплення.
10. Перейти до слайду 8: Повторне підключення до регулюючого клапана для завершення проекту.

Водонагрівач, що стоїть на пілоті - Заміна термопари

Для водонагрівачів старшого типу зі стоячими пілотними світильниками зняття та заміна термопари дуже просте:

1. Після того, як пілотна трубка подачі, трубка подачі пальника та термопара від'єднані від клапана регулювання газу, просто підніміть та вийміть конфорку пальника з нижньої частини водонагрівача.
2. Повільно і міцно витягніть і скрутіть стару термопару з кронштейна термопари. Це повинно легко вийти, якщо ви використовуєте твердий тиск. Будьте обережні, щоб не деформувати жодну з деталей.
3. Візьміть стару термопару до обладнання для обладнання, благоустрою будинку чи сантехнічного магазину, щоб придбати точну заміну.
4. Вставте нову термопару в кронштейн, з якого ви її зняли, поки вона повністю не закріпиться або не натисне на місце.
5. Розмістіть наконечник термопари таким чином, щоб пілот полум'я охопив верхній 3/8 до 1/2 дюйма наконечника термопари.
6. Встановіть пальник у камеру згоряння та правильно розмістіть його.
7. Перейдіть до наступного слайду для завершальних кроків проекту.

Повторне підключення регулюючого клапана

Як водонагрівачі з електронним запаленням, так і стоячі пілотні води: після встановлення нової термопари знову підключіть пілот, пальник та термопару (та електронний запальник для блоку електронного запалювання) до регулюючого клапана газу наступним чином:

1. Підключіть трубу подачі пальника, трубу подачі та термопару до клапана регулювання газу. Термопара повинна бути не більше ніж на 1/4 обороту поза рукою. Також знову підключіть п’єзо-запалювач до блоків електронного запалювання.
2. Відкрийте запірний клапан на трубопроводі подачі газу.
3. Поверніть регулюючий клапан для газу у положення ВКЛ. Перед установкою клапана в положення ВКЛ.
4. Встановіть термостат водонагрівача на потрібну температуру.
5. Перевірте основну трубку подачі та трубку подачі на клапані регулювання витоку газу, використовуючи мильно-водний розчин. Обмажте арматуру мильною водою і шукайте бульбашки, які свідчать про течі. Якщо буде виявлено витік, затягніть всі газові з'єднання і повторно протестуйте їх з мильною водою, поки не буде виявлено витоків.
